SRM1003c 玻璃珠-粒度標準物質（美國NIST）的瓶子必須用內部的干燥器包裝緊緊地蓋上蓋子，這是為了防止吸濕導致粉末結塊。在篩分等應用中，每次使用都會損失一些珠子，當裝置的損失超過原始質量的2%，或發(fā)生泄漏或污染時，認證將被取消，應停止使用SRM1003c 玻璃珠裝置。

SRM1003c 玻璃珠-粒度標準物質（美國NIST）的篩測試，應使用整瓶珠子。其他技術需要的材料要少得多，在從SRM1003c 玻璃珠的瓶中提取子樣本時必須特別小心。推薦的程序是使用微取樣器將28g樣品分成子樣品，直到獲得合適的子樣品質量。

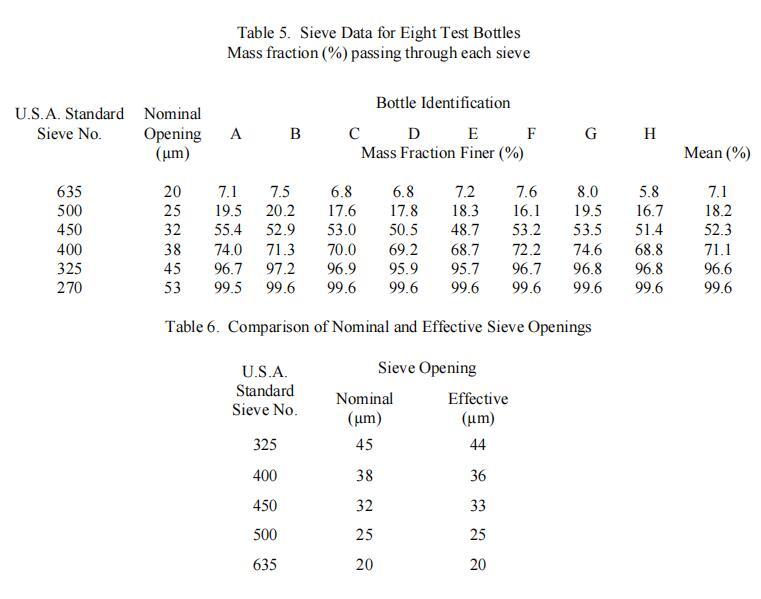

篩測試旨在為篩分析提供參考值。使用分層隨機抽樣計劃選擇了八個瓶子。按照ASTM STP 447中的建議進行機械篩分。將整瓶珠子倒入頂部篩子上，然后將篩子搖動20分鐘。搖動完成后，將一堆篩子拆開，從每個篩子上取出珠子并稱重至0.01g的精度。使用保留在每個篩子上的珠子的質量，通過與總質量的差值，計算每個篩子更細的質量分數(shù)百分比（即，通過篩子的珠子質量與總質量之比）。表5中給出了每個瓶子的篩分結果，即通過每個連續(xù)篩網的珠子的質量百分比。表6顯示了標稱篩孔與有效篩孔的比較。這是通過將通過每個篩子的珠子的質量分數(shù)與表1中的值相匹配來確定的。表1中的相應直徑即為有效篩孔。例如，所有測試瓶通過400號篩的平均百分比為71.1%。70%（36.2μm）和75%（37.4μm）值之間的插值給出了36.5μm的有效開口。與此相比，標稱開口為38μm。每種有效直徑均在ASTM規(guī)范[7]中規(guī)定的平均篩孔與標稱篩孔的允許偏差范圍內。

篇幅有限，如需了解更多SRM1003c 玻璃珠-粒度標準物質（美國NIST）的產品信息及價格，請聯(lián)系我們獲得！
